CTS-08PC多通道超声探伤机是一套8通道的超声检测系统,也可以说是CTS-8006的升级替代产品,配合不同的机械传动装置,可实现对钢管、钢板、机械零件等的自动化超声探伤。该系统能将自动探伤整个过程的探伤情况、测厚记录(包括工件位置等)以连续流线记录图的形式记录下来,使用户能更方便的看到整个工件的缺陷分布图和厚度变化情况,并根据报警情况自动判断探伤结果,减轻探伤工的劳动强度,同时能通过手工或自动的方式储存记录,作为以后的验收依据,并能进行检索和打印输出;另外能根据探伤结果自动进行汇总统计,形成统计报告,方便以后的数据管理。
-
满足《GB/T 5777-2008 无缝钢管超声波探伤检验方法》的探伤要求。
-
各通道可根据需要调整为内外伤的探测或者壁厚的测量。
-

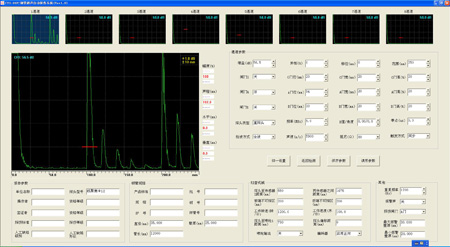

各通道都可独立调节增益、范围、移位、闸门等常用探伤参数。也可按通道进行归一化设置,以节约操作时间。
-
利用两个接近开关的状态组合自动判断探伤的开始与结束,并利用两个接近开关间的距离自动校准编码器的测量距离。
-
检测过程如有发现缺陷,则报警器立即进行报警输出,同时可以进行回退确认,设定管头管尾不报警。
-

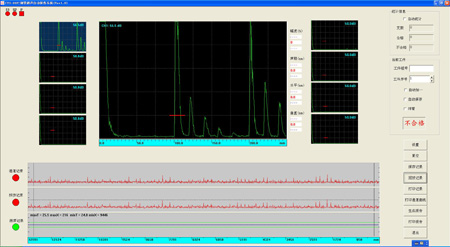

8个通道的A扫图和通道记录图、综合记录图、测厚图同时显示,探伤结果直观清晰。
-
探伤记录和统计报告自动生成。
-
探伤记录能进行回放及打印输出。
通道数
|
8通道
|
激励方式
|
方波激励,-300V可调,宽度可调,步进10ns,边沿≤12ns
|
重复频率
|
最高每通道2KHz
|
阻尼
|
400/80Ω
|
增益范围
|
0.0 - 110.0dB,步进0.1dB、1.0dB、2.0dB、6.0dB,或直接输入增益值
|
采样率
|
100MHz
|
检波
|
全波,正半波,负半波,射频
|
工作方式
|
单收发,可通过选件扩展为一发一收
|
检测范围
|
纵波:钢2~10000mm
|
抑制
|
1~90%
|
水平线性误差
|
≤0.4%
|
垂直线性误差
|
≤4%
|
动态范围
|
≥30dB (配用2.5P20探头)
|
灵敏度余量
|
≥56dB(配用2.5P20探头发现距探测面200mm的Φ2平 底孔)
|
分辨力
|
≥30dB
|
闸门
|
1个界面波跟踪闸门G, 2个探伤闸门A/B
|
系统工作温度
|
-10~50℃
|
测厚精度
|
0.01mm
|
周向灵敏度差
|
≤4dB
|
信噪比
|
纵横向各通道L2级别的人工伤上反映的信号和噪声幅度的差值≥10dB
|
漏误报率
|
≤1%
|
管端探伤盲区
|
≤20mm
|
系统稳定性
|
2h≤2dB
|
|
