碳纤维复合材料，因其强度高重量轻等优越特性而发展迅速，被广泛应用于土木建筑、体育及生活领域。为保障复合材料的安全应用，寻找一种快速、高效、简单可靠的碳纤维复合材料的检测方案势在必行。

江苏超声提出了一种全新的超声检测方案—实时3D全聚焦（TFM）超声相控阵成像检测。该方案采用了实时3D全聚焦（TFM）超声相控阵成像系统，配合专用的矩阵探头，实现碳纤维复合材料的实时、快速、有效的检测。

实时3D全聚焦（TFM）超声相控阵成像检测，在碳纤维复合材料的检测应用研究中有哪些新突破？

一、全方位覆盖数据采集，实时3D全聚焦（TFM）成像，不同类型缺陷暴露无遗、无一幸免

不同类型缺陷3D检测成像图

二、缺陷定量尺寸测量准确，正确评价碳纤维复合材料的安全、可靠性

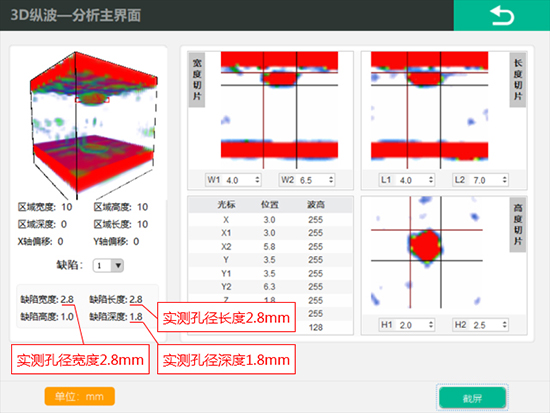

采用实时3D全聚焦（TFM）超声相控阵成像系统检测碳纤维标准试块不同深度孔，并对人工缺陷进行测量，缺陷的长度和宽度测量精度均可达1mm。

孔径2mm孔深2mm的3D成像图

孔径2mm孔深6mm的3D成像图

三、3D检测成像更直观，提高缺陷的判读性，避免误检漏检

实时3D全聚焦（TFM）超声相控阵成像检测，成像立体，可旋转观察，能够同时观察到不同缺陷在工件中的分布情况，且缺陷细节显示形象具体、一目了然，更容易判读。

3D成像可360°旋转观察

实时3D全聚焦（TFM）超声相控阵成像检测，一种简单、可靠的检测方式，为复合材料的检测提供了一种新思路和新途径，更为
