一 有机玻璃球壳的检测研究

针对核电领域某特殊材料（声速约3000m/s）的裂纹缺陷，国内某研究院现采用江苏超声电子股份有限公司超声仪器分公司新设计的CTS-PA22T型相控阵全聚焦实时3D超声成像检测系统进行检测，加工了有机玻璃材质的球壳试块模拟该特殊被检材料。球壳直径150mm，壳体厚度30mm，外表面分别加工了深度5mm、10mm的两个开口槽，对开口槽的高度进行定量检测。

二 有机玻璃球壳的检测系统

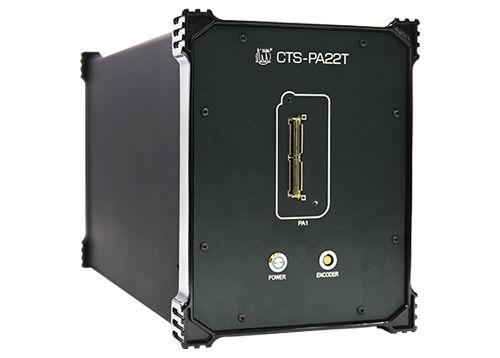

CTS-PA22T 图示

三 有机玻璃球壳的检测结论

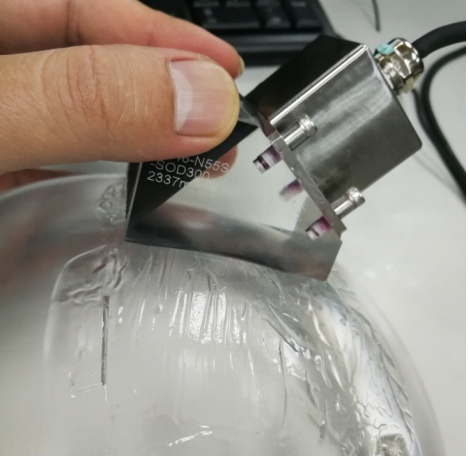

由于SC7-N55S楔块未加工曲率，因此采用2D-TFM检测25mm厚有机 玻璃平板试块端面。从2D-TFM检测成像图可以看出，端面上部和下部实现了有效重构。

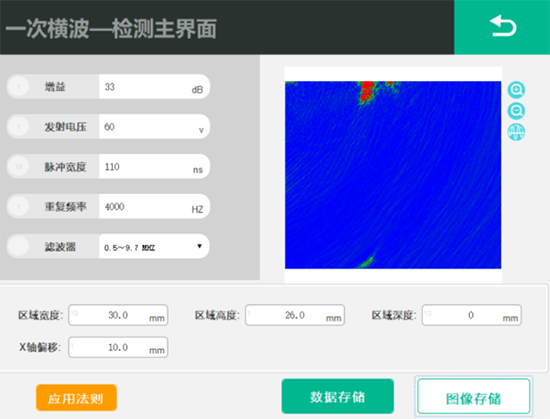

2D-TFM 检测成像图

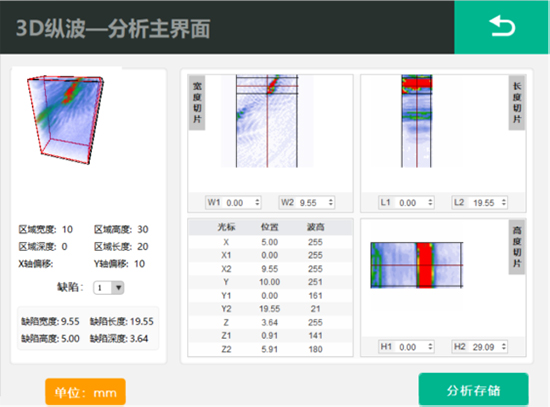

采用3D-TFM检测，5mm开口槽定量检测结果为5mm，10mm开口槽定量检测结果为10mm，测量结果与实际缺陷尺寸一致。

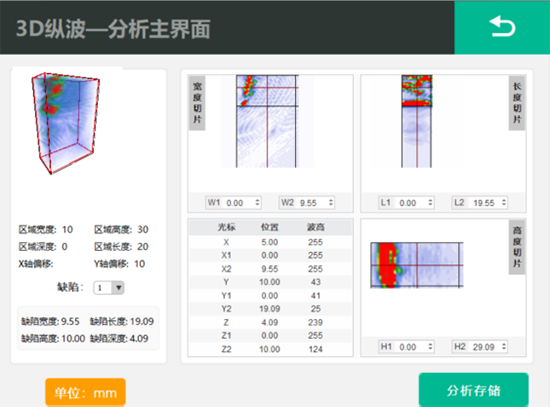

3D-TFM 检测成像图

3D-TFM 检测成像图
