一 壳体铸件的检测方案

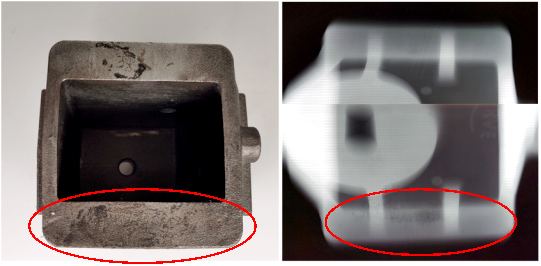

对于异型的壳体铸件,采用射线检测时，发现壳体铸件前侧中存在疏松，评定为CC类疏松IV级缺陷，壳体铸件后侧中无发现缺陷。

我司研制的相控阵全聚焦实时3D超声成像系统CTS-PA322T， 可自定义全聚焦模型，能够实现异型材料的有效全聚焦(TFM)检测。

二 壳体铸件的检测系统

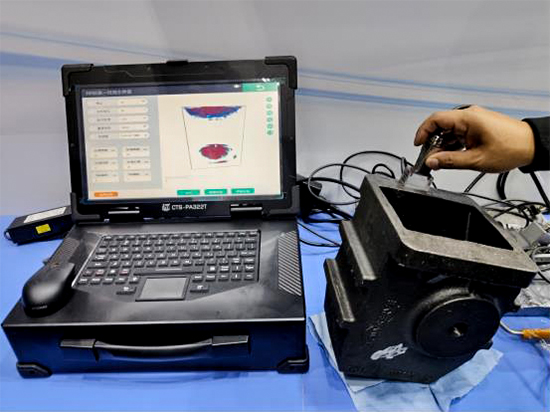

相控阵全聚焦实时3D超声成像系统CTS-PA322T，该系统是我司自主研发的一款新型64通道全并行的相控阵全聚焦(TFM)实时超声成像检测系统。系统实时采集材料内部的全矩阵(FMC)数据，并利用基于信号处理芯片的高速硬件成像技术，实现对金属以及非金属材料的高精度实时相控阵2D/3D全聚焦(TFM)成像检测。首创工业相控阵RF 射频元数据平台，可直接对完整的原始数据进行计算机处理。

三 壳体铸件的检测结论

壳体铸件前侧：

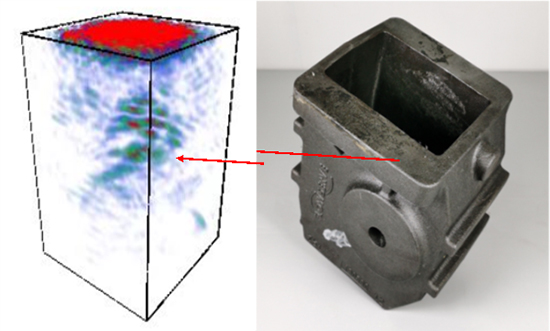

壳体铸件前侧检测成像图

壳体铸件后侧：

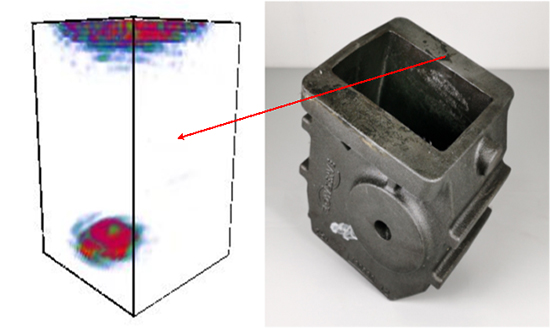

壳体铸件后侧检测成像图

根据壳体铸件的检测成像图可知,在壳体铸件的前侧可直观地看出，在壳体铸件前侧的中部位置呈现出由集中的空隙和小点组成的不致密组织，并以空隙为主。初步判断壳体铸件的前侧存在疏松类缺陷，壳体铸件的后侧不存在缺陷。

与射线检测比较,二者结果是基本吻合的，从而体现了我司研制的相控阵全聚焦实时3D超声成像系统CTS-PA322T在铸件检测的应用上具有精确的检测成像能力和检测有效性。
